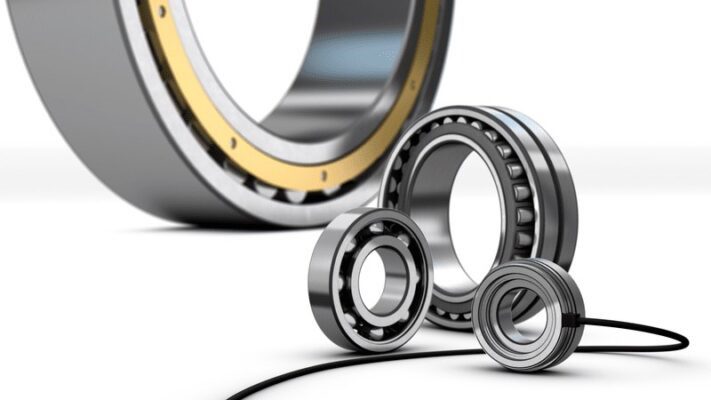

تفاوت های بلبرینگ و رولبرینگ از لحاظ ساختار
بلبرینگ ها اجزای مکانیکی ضروری هستند که در صنایع مختلف برای کاهش اصطکاک و امکان حرکت چرخشی یا خطی صاف مورد استفاده قرار می گیرند. آن‌ها در ماشین آلات، وسایل نقلیه و کاربرد‌های بی شمار دیگر نقش مهمی را برعهده دارند. بلبرینگ ها در انواع مختلفی تولید می شوند و یک طبقه بندی رایج میان بلبرینگ و رولبرینگ در نظر گرفته شده است. در این مقاله، با تمرکز بر ساختار و ویژگی های کلیدی، تفاوت بین این دو نوع بلبرینگ را بررسی خواهیم کرد.
بلبرینگ
بلبرینگ در معنای عام به هر وسیله ای اطلاق می شود که حرکت بار را پشتیبانی و تسهیل نماید. آن‌ها را می توان براساس اصل عملکرد و ساخت آن‌ها طبقه بندی کرد. هدف اصلی بلبرینگ ها کاهش اصطکاک و پشتیبانی از حرکت چرخشی یا خطی است. انواع مختلفی از بلبرینگ ها از جمله رولبرینگ ها وجود دارند.
رولبرینگ ها
رولبرینگ ها همان طور که از نام آن ها پیداست با عناصر غلتکی طراحی شده اند که حرکت بین دو سطح را تسهیل می کنند. آن ها از یک حلقه داخلی، یک حلقه بیرونی، عناصر غلتکی و یک قفس برای حفظ جدایی و تراز عناصر تشکیل گردیده اند. این نوع از بلبرینگ ها به طور گسترده در کاربردهایی که نیاز به ظرفیت بار بیشتر و اصطکاک کمتر وجود دارد مورد استفاده قرار می گیرند.

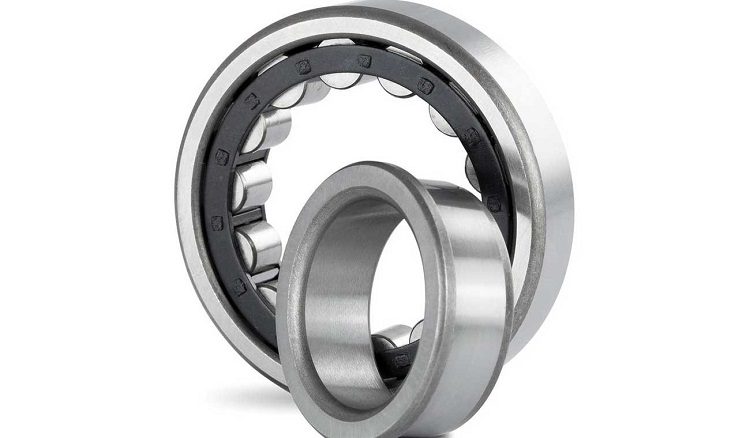

ساختار رولبرینگ
رولبورینگ ها ساختاری متمایز دارند که آن ها را از سایر انواع یاتاقآن‌ها متمایز می سازد. حلقه های داخلی و خارجی رولبرینگ ها به گونه ای طراحی شده اند که عناصر آن را در خود جای دهند. عناصر نورد بسته به نوع خاصی از رولبرینگ ها می توانند رولبرینگ کروی، رولبورینگ استوانه‌ای، رولبرینگ مخروطی یا رولبرینگ سوزنی شکل باشند. علاوه بر این، یک قفس برای نگه داشتن عناصر نورد در موقعیت و حفظ فاصله آن‌ها استفاده می شود.
رولبرینگ کف گرد
یکی از انواع رولبرینگ ها، رولبرینگ کف گرد نام دارد. این نوع از بلبرینگ ها دارای یک حلقه بیرونی کروی و یک حلقه داخلی کروی با شکل محدب است. عناصر نورد در رولبرینگ کف گرد معمولاً به شکل توپ هستند. این طراحی به این رولبرینگ ها اجازه می دهد تا بارهای محوری و ناهماهنگی را در جهات مختلف تحمل کند، و آن ها را برای کاربردهایی که برای انعطاف پذیری تراز بسیار مهم است، مناسب می کند.

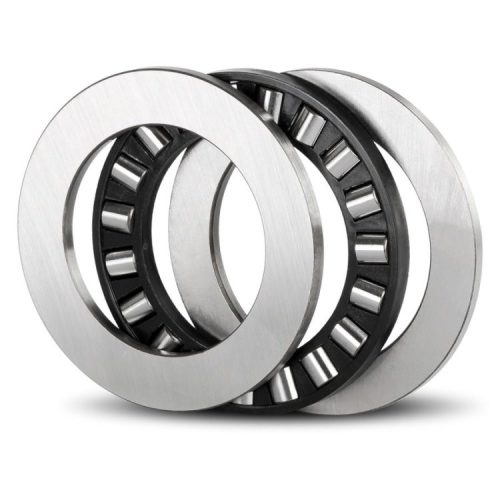

رولبرینگ های استوانه ای
رولبرینگ های استوانه ای یکی دیگر از انواع رایج رولبرینگ ها هستند. آن‌ها از یک حلقه داخلی، یک حلقه بیرونی، عناصر نورد استوانه‌ای و یک قفس تشکیل شده اند. بلبرینگ های استوانه ای ظرفیت حمل بار شعاعی بالایی دارند و اغلب در کاربردهایی که نیاز به دقت و استحکام بالا وجود داشته مورد استفاده قرار می گیرند. آن ها می توانند بارهای شعاعی و محوری را تحمل کنند و معمولاً در ماشین های دوار مانند موتور‌های الکتریکی و ماشین ابزار یافت می شوند.
رولبرینگ های بشکه ای
رولبرینگ های بشکه ای که به نام های بشکه شکل یا یاتاقآن‌های حلقوی نیز شناخته می شوند، ساختار منحصر به فردی دارند که آن ها را از سایر انواع رولبرینگ متمایز می سازد. آن‌ها دارای یک حلقه بیرونی بشکه ای شکل و دو ردیف عناصر نورد استوانه ای هستند. طراحی رولبرینگ های بشکه ای به آن‌ها اجازه می دهد تا ناهماهنگی و انحراف شفت را جبران کنند و برای کاربردهایی با شرایط عملیاتی چالش برانگیز مناسب باشند.
رولبرینگ های سوزنی
رولبرینگ های سوزنی همان طور که از نام آن ها پیداست دارای عناصر نورد سوزنی شکل هستند. این رولبرینگ ها نسبت طول به قطر بالایی دارند و سطح تماس زیادی بین عناصر نورد و مسیرهای مسابقه ایجاد می کنند. رولبرینگ های نورد سوزنی به دلیل برخورداری از ظرفیت حمل بار بالا در یک جای کوچک شناخته می شوند. آن‌ها معمولاً در کاربردهایی که فضا محدود است، مانند گیربکس های خودرو و ماشین آلات صنعتی مورد استفاده قرار می گیرند.

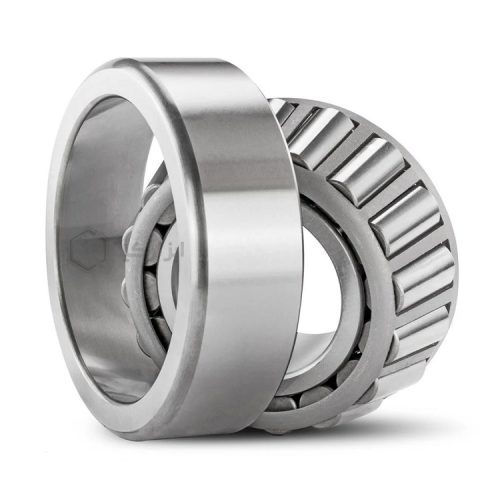

رولبرینگ های مخروطی
رولبرینگ های مخروطی نوعی از رولبرینگ ها هستند که شکل مخروطی مشخصی دارند که آن‌ها را از سایر انواع رولبرینگ متمایز می سازد. این رولیرینگ ها به طور خاص برای تحمل بارهای شعاعی و محوری به طور همزمان طراحی شده اند که آن‌ها را برای کاربردهایی با نیروهای ترکیبی شعاعی و رانش مناسب می کند.
ساختار این رولبرینگ ها از حلقه های داخلی و خارجی، غلتک های مخروطی، قفس و مسیرهای مخروطی تشکیل شده است. حلقه های داخلی و خارجی دارای سطوح مخروطی هستند که به سمت یک نقطه مشترک در محور یاتاقان همگرا می شوند. غلتک های مخروطی بین راهروها چیده شده اند و شکل آن‌ها امکان توزیع موثر بارها را فراهم می سازد. یکی از مزیت های کلیدی رولبرینگ های مخروطی، توانایی آن‌ها در سازگاری با ناهماهنگی و انحراف شفت است. طراحی مخروطی این بلبرینگ ها را قادر می سازد تا هرگونه ناهماهنگی را تنظیم و جبران کنند و از عملکرد روان و قابل اعتماد حتی در شرایط چالش برانگیز اطمینان حاصل نمایند.
سخن پایانی
در حالی که همه رولبرینگ ها یک نوع بلبرینگ هستند؛ اما همه آن‌ها، رولبرینگ نیستند. ساختار رولبرینگ ها شامل رولبرینگ کف گرد، رولبرینگ استوانه ای، رولبرینگ بشکه ای و رولبرینگ سوزنی با سایر انواع بلبرینگ متفاوت است. ترکیب عناصر نورد، مانند توپ یا سوزن، به این بلبرینگ ها اجازه می دهد تا بارهای بیشتری را تحمل کنند و اصطکاک را کاهش دهند، و آن‌ها را به اجزای ضروری در کاربرد‌های صنعتی متعدد تبدیل می کند. درک تفاوت بین بلبرینگ ها ورولبرینگ ها می تواند به مهندسان و طراحان کمک کند تا مناسب ترین نوع بلبرینگ را برای نیاز‌های خاص خود برگزینند و از عملکرد بهینه اطمینان حاصل نمایند.
جهت کسب اطلاعات بیشتر و مشاهده محصولات (انواع بلبرینگ و رولبرینگ ، یاتاقان صنعتی و …) میتوانید به سایت روان چرخش آریا (rcabearing ) مراجعه کنید.
